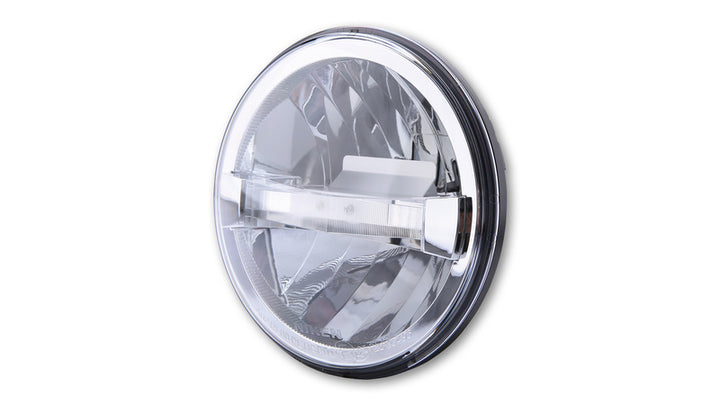

Góry głównej wkładki LED typu LED 4 - 7 ”226-018

Ten okrągły, chromowany odblasek z przezroczystymi lodami ma wiązkę drogową, mimę, parking i funkcję światła w ciągu dnia. Światło biegowe i światło pozycyjne są zamontowane w środkowym pasku, dzięki czemu tworzenie bardzo pięknego obrazu optycznego - zanurzona wiązka oświetla nad paskiem, główne światło wiązki odpowiednio poniżej. Reflektor emituje asymetryczne świetlisty strumień zatwierdzony do ruchu prawego.

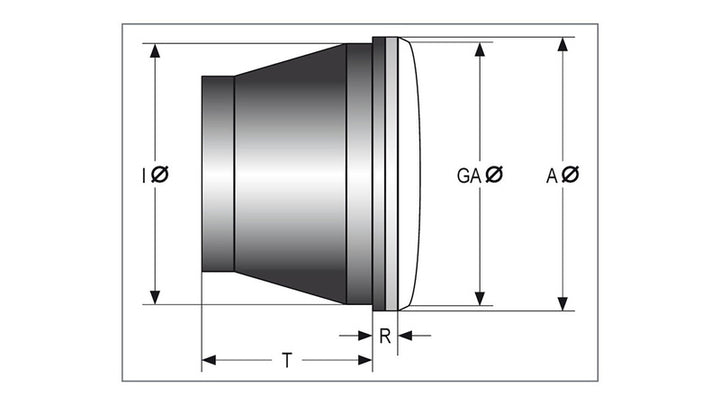

Średnica a = 177 mm
Średnica GA = 168 mm
Średnica i = 160 mm
T = 61 mm
R = 10 mm

Znajomości:
Czarny kabel = uziemienie (-)
Niebieski kabel = mijanie (+), zużycie energii przy 12 V: 1,8A, 22 W
Żółty kabel = wiązka drogowa (+), zużycie energii AT12V: 1,3A, 13 W
Czarny kabel = uziemienie (-)

TFL:
Czarny kabel = uziemienie (-)
Kabel czerwony = światło działające w ciągu dnia (+), zużycie energii przy 12 V: 1,2a, 14 W
Biały kabel = światło pozycji (+), zużycie energii przy 12 V: 0,2a, 2,4 W

Opcjonalnie dostępne:
Kompletne reflektory z tym odbłyśnikiem
-7-calowa LED reflight Reno Type 4, Chrome, Art.-No.:1108708001
-7 -calowy styl HD, chrom, nr przedmiotu: 1108704001
-7-calowy reflektor w stylu brytyjski, chrom, nr przedmiotu: 1108704001
-7-calowy reflektor w stylu brytyjski, chrome, przedmiot nr no.: 1108703001

Uwaga 1:
-Użyj asymetrycznego, zatwierdzonego wyłącznie do ruchu prawego.
-Załączona 3-biegunowa wtyczka standardowa musi być zainstalowana przez klienta po zainstalowaniu odbłyśnika.

Widok kontaktów wtyczek:
Jazda światła (żółta) = prawo
Zanurzona wiązka (niebieska) = góra
Grunt (czarny) = lewy

Uwaga 2:
Światło do pracy w ciągu dnia może być również używane w pojazdach bez przełącznika światła. Do tego wymagane są następujące elementy:
Highsider DRL Control-Box CB1: Art. NIE. 1107969 (Przełączniki między światłem do jazdy Low Beam i Daytime)
